소닉토피아의 압전소자는 높은 에너지 변환 효율과 탁월한 안정성을 자랑합니다.
낮은 유전 손실로 전기 에너지를 강력한 기계적 진동으로 변환합니다.

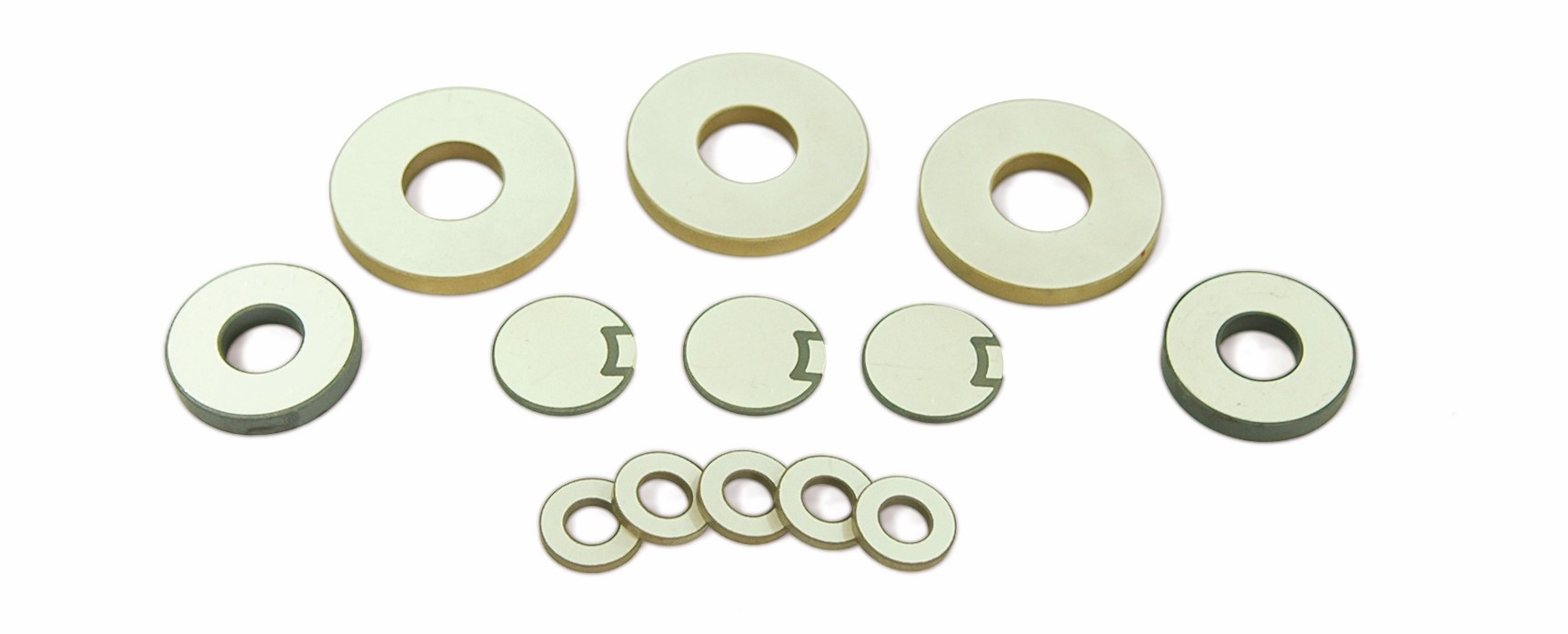

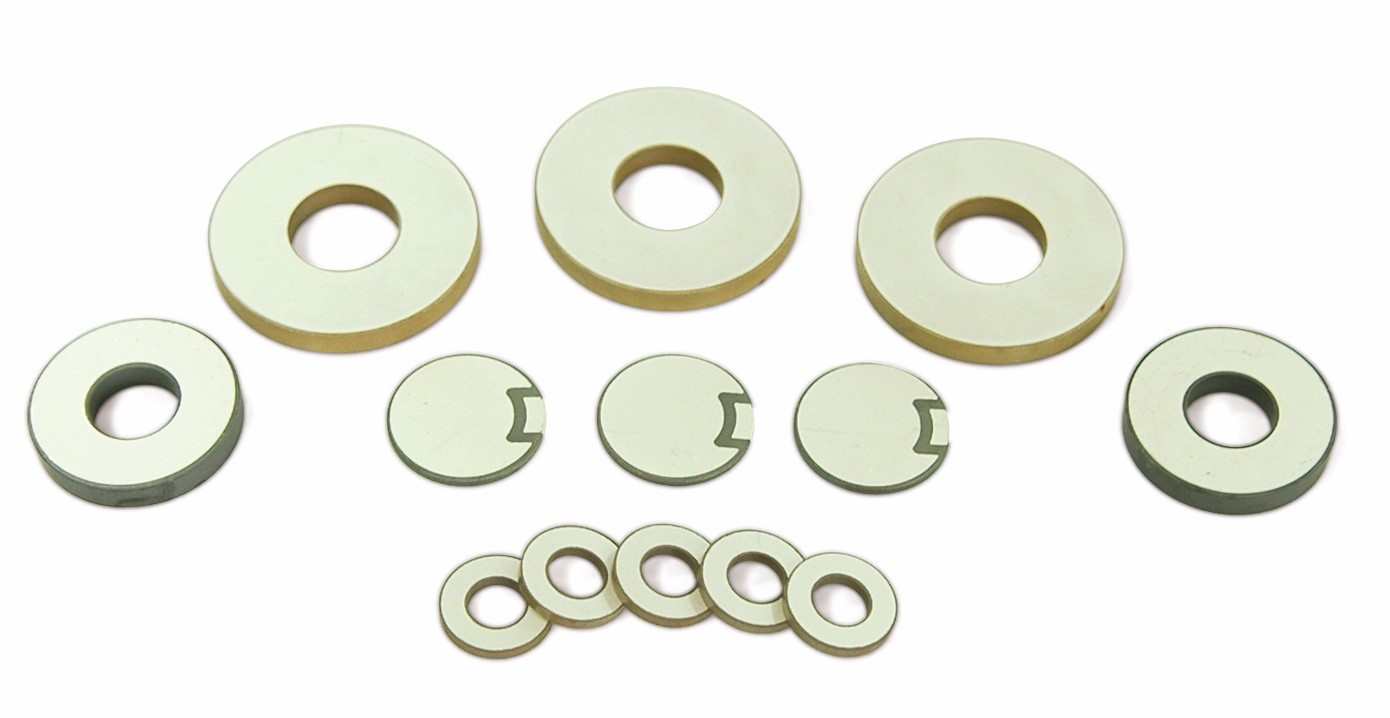

Ring, Disc 등 고객사가 원하는 다양한 사양으로 맞춤 제작이 가능합니다.
| 항목 | 표준형 (PZT-4계열) | 고출력형 (PZT-8계열) |
|---|---|---|
| 주요 용도 | 센서, 초음파 세척기 | 금속 용착기, 융착기 |
| 품질계수 (Qm) | 500 이상 | 1,000 이상 |
| 내구성 | 보통 | 매우 우수 (저발열) |

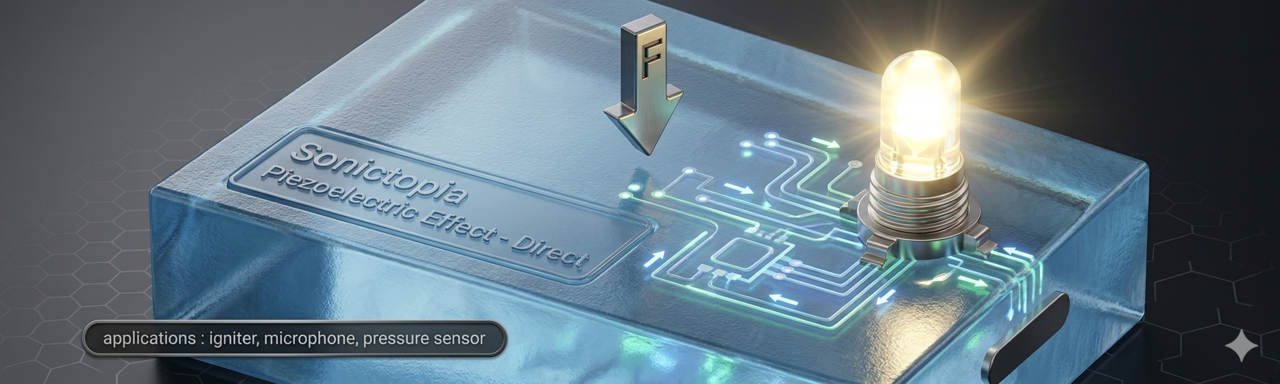

외부 압력을 전기에너지로 변환하여 램프가 켜지듯 선명한 신호를 포착하는 정밀 센싱 기술입니다.

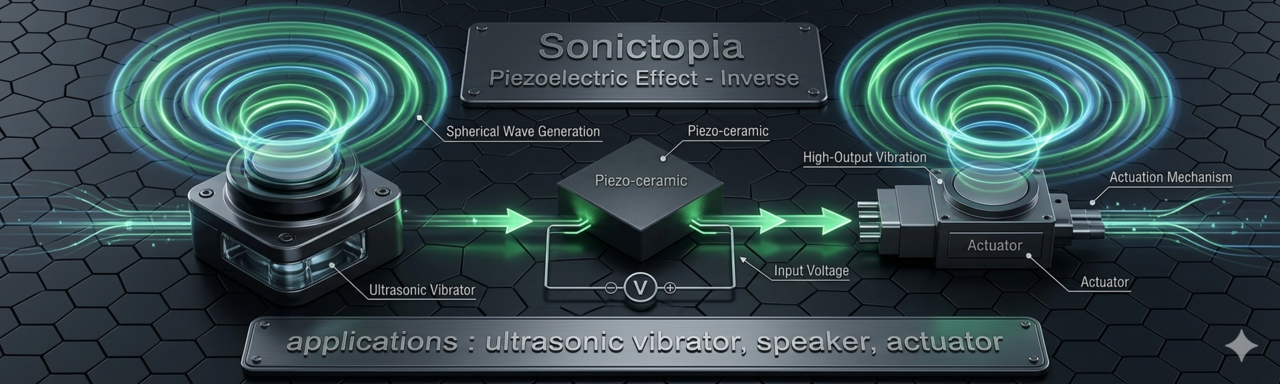

전기에너지를 강력한 물리적 진동으로 변환하며, 고출력 초음파 파동을 생성하는 핵심 원천 기술입니다.

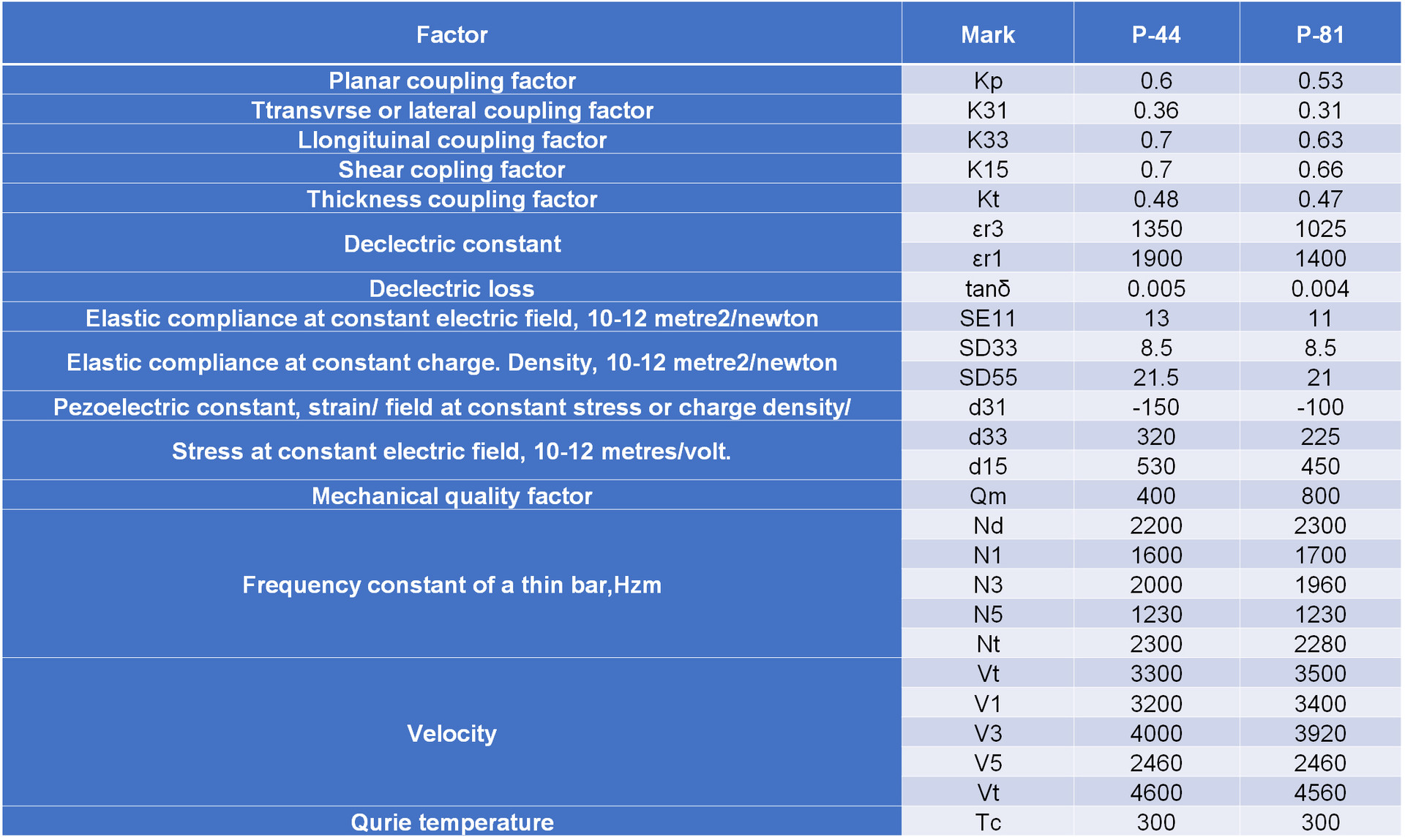

| Factor (특성 항목) | Mark | P-44 | P-81 |
|---|---|---|---|
| Planar coupling factor | Kp | 0.6 | 0.53 |
| Transverse coupling factor | K31 | 0.36 | 0.31 |
| Longitudinal coupling factor | K33 | 0.7 | 0.63 |
| Shear coupling factor | K15 | 0.7 | 0.66 |
| Thickness coupling factor | Kt | 0.48 | 0.47 |
| Dielectric constant (εr3) | εr3 | 1350 | 1025 |
| Dielectric constant (εr1) | εr1 | 1900 | 1400 |
| Dielectric loss (tanδ) | tanδ | 0.005 | 0.004 |
| Elastic compliance (SE11) (10⁻¹² m²/N) | SE11 | 13 | 11 |
| Elastic compliance (SD33) (10⁻¹² m²/N) | SD33 | 8.5 | 8.5 |
| Elastic compliance (SD55) (10⁻¹² m²/N) | SD55 | 21.5 | 21 |
| Piezoelectric constant (d31) (10⁻¹² m/V) | d31 | -150 | -100 |
| Piezoelectric constant (d33) (10⁻¹² m/V) | d33 | 320 | 225 |
| Piezoelectric constant (d15) | d15 | 530 | 450 |
| Mechanical quality factor (Qm) | Qm | 400 | 800 |
| Frequency constant (Nd) (Hz·m) | Nd | 2200 | 2300 |
| Frequency constant (N1) | N1 | 1600 | 1700 |
| Frequency constant (N3) | N3 | 2000 | 1960 |
| Frequency constant (N5) | N5 | 1230 | 1230 |
| Frequency constant (Nt) | Nt | 2300 | 2280 |
| Velocity (Vt) (m/s) | Vt | 3300 | 3500 |
| Velocity (V1) | V1 | 3200 | 3400 |
| Velocity (V3) | V3 | 4000 | 3920 |
| Velocity (V5) | V5 | 2460 | 2460 |
| Velocity (Vt) | Vt | 4600 | 4560 |
| Curie temperature (Tc) (°C) | Tc | 300 | 300 |
