Step 01. Conversion
에너지 변환
압전세라믹(PZT)에 전기에너지를 인가하면, 소재 특성에 의해 전기에너지가 수직진동의 기계적인 힘으로 즉시 변환됩니다.
Ultrasonic Nozzle Atomization Technology
압전세라믹(PZT)에 전기에너지를 인가하면, 소재 특성에 의해 전기에너지가 수직진동의 기계적인 힘으로 즉시 변환됩니다.
펌프를 통해 정밀 정량으로 제어된 유체가 초음파 진동이 흐르는 노즐 내부 유로를 따라 끝단(Tip)으로 안정적으로 공급됩니다.
강력한 초음파 에너지를 받은 유체는 표면에서 파괴되며 마이크로 크기의 Droplet(액적)으로 미립화되어 정밀하게 분무됩니다.
균일한 입자 형성으로 비산을 최소화하고, 지속적인 진동을 통해 노즐 막힘 현상을 획기적으로 방지합니다.

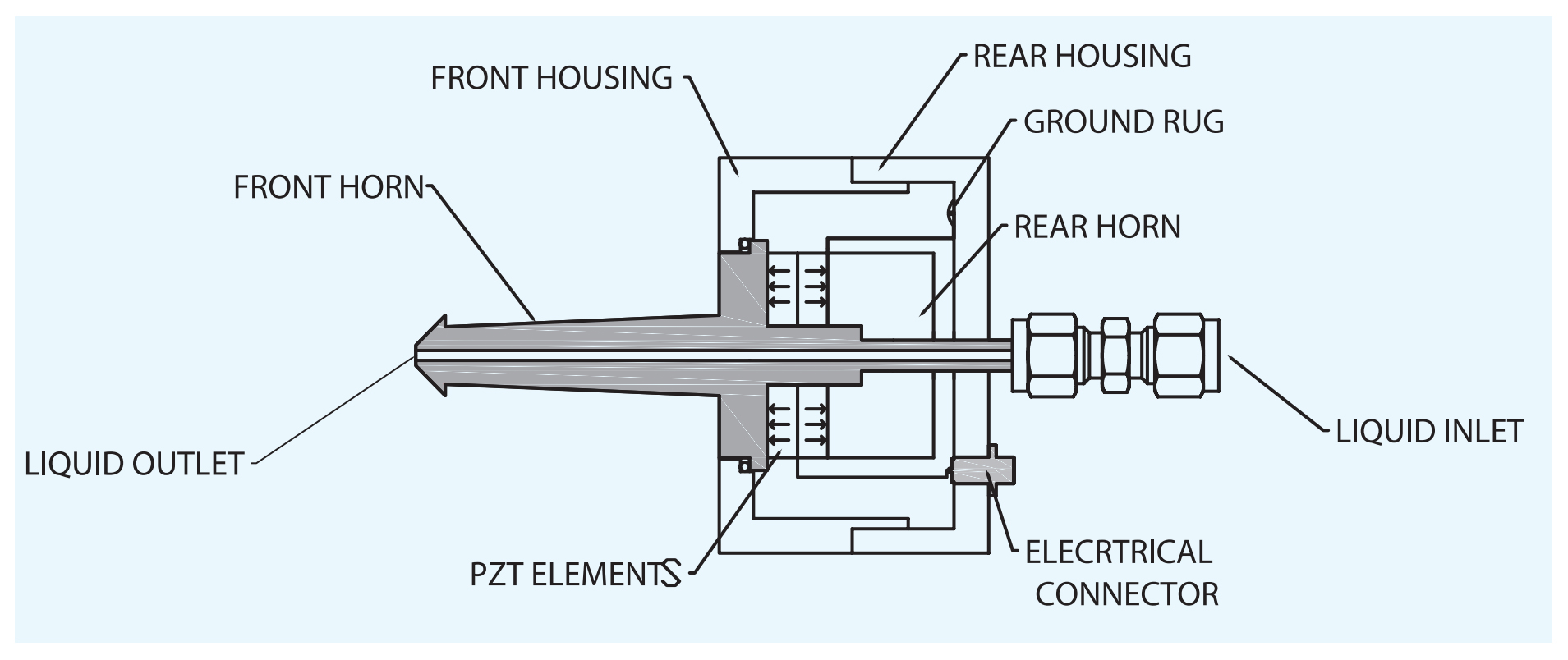

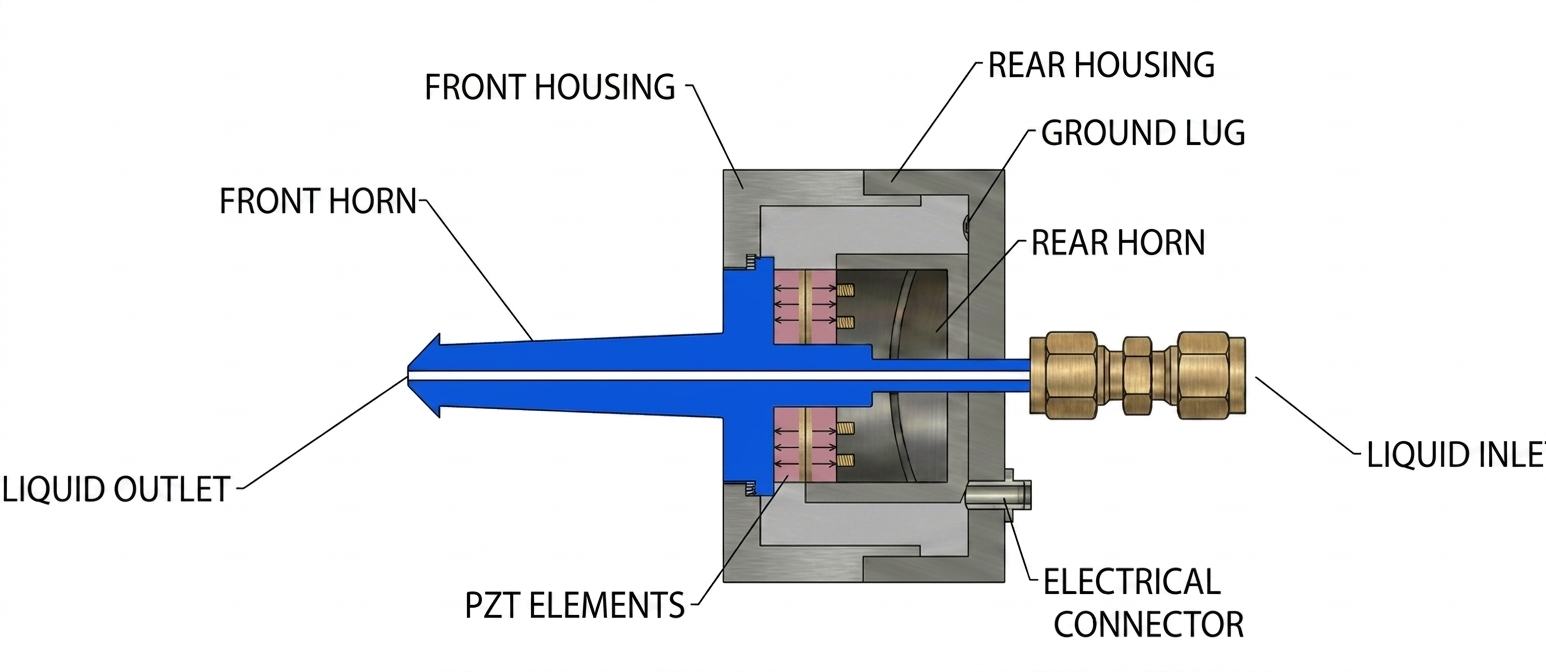

※ 본 도면은 이해를 돕기 위한 예시이며, 모델에 따라 세부 구조는 다를 수 있습니다.

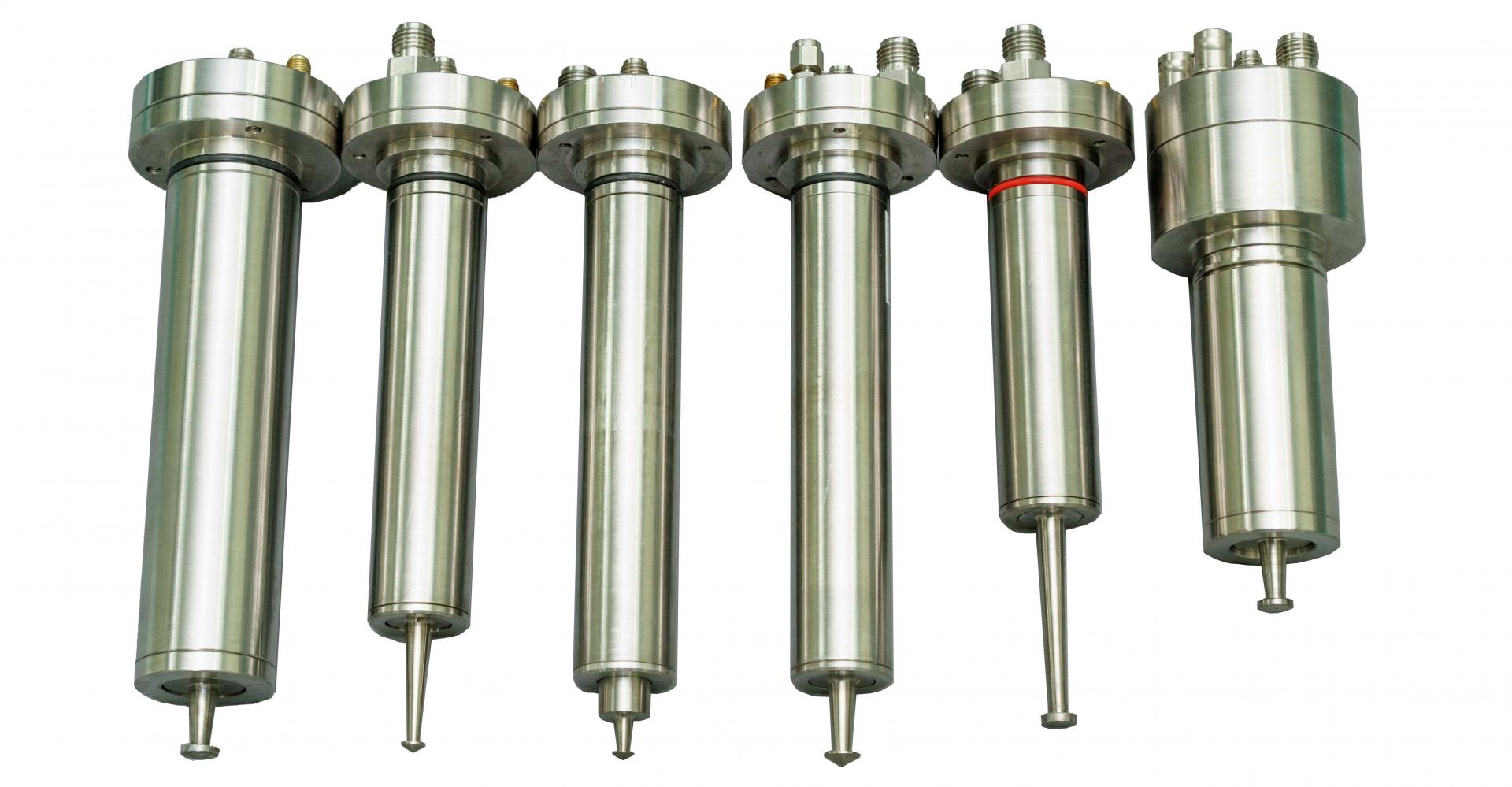

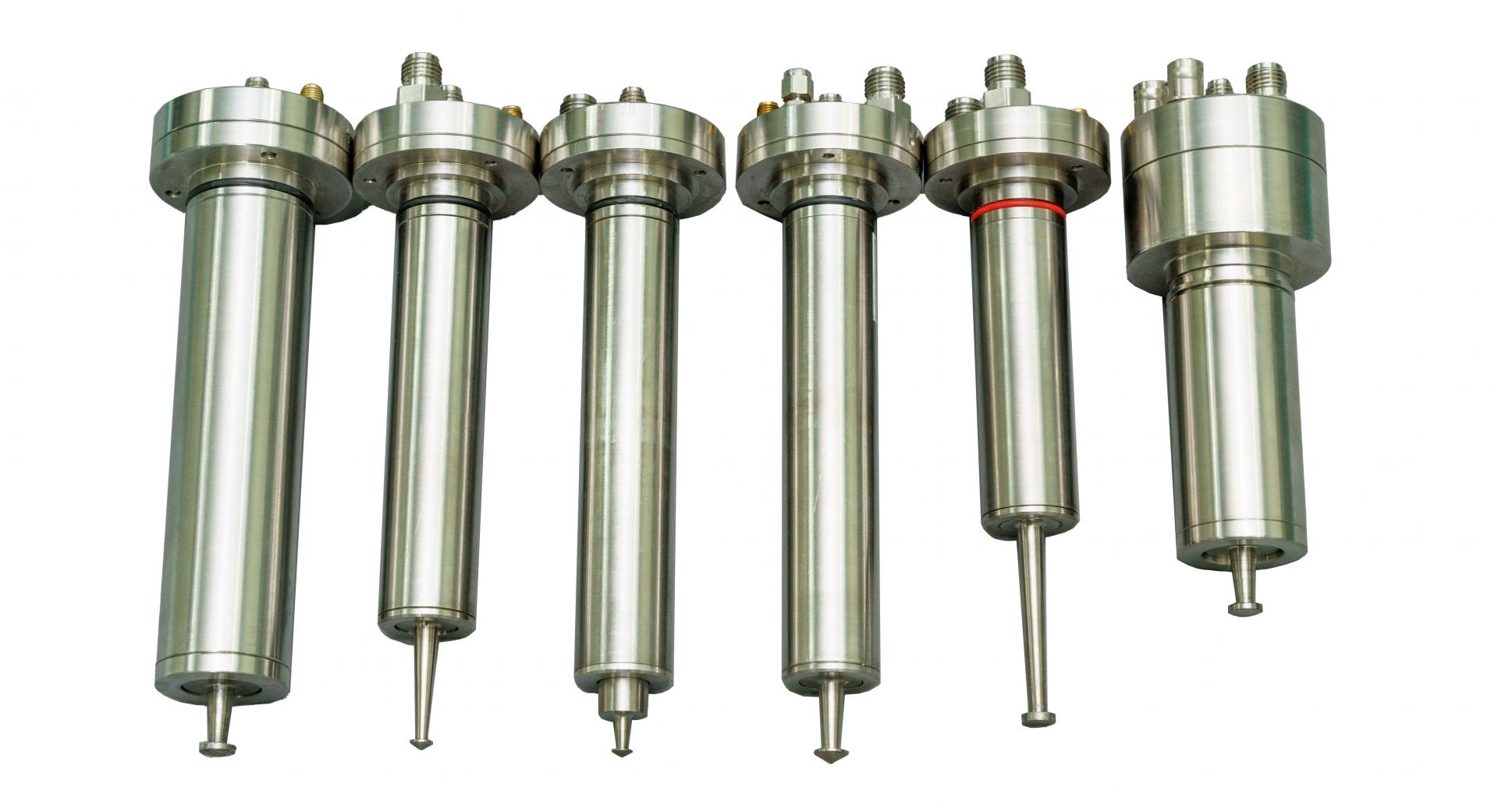

초음파 분무 노즐 (Ultrasonic Spray Nozzle)

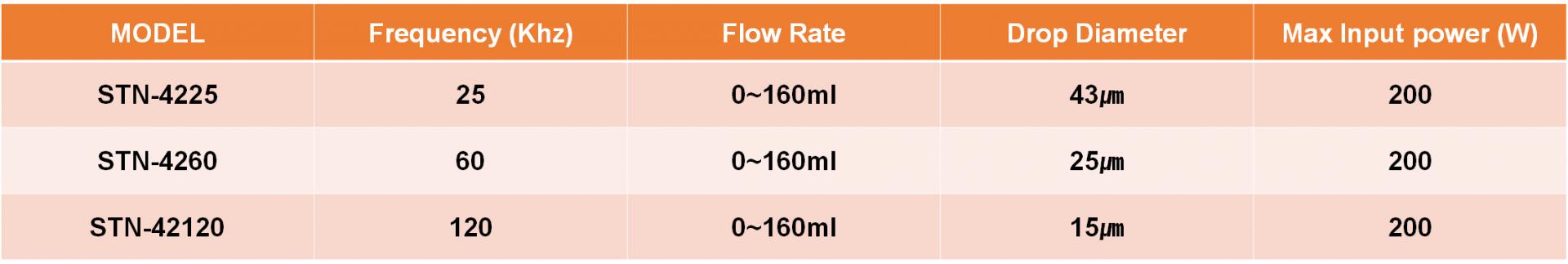

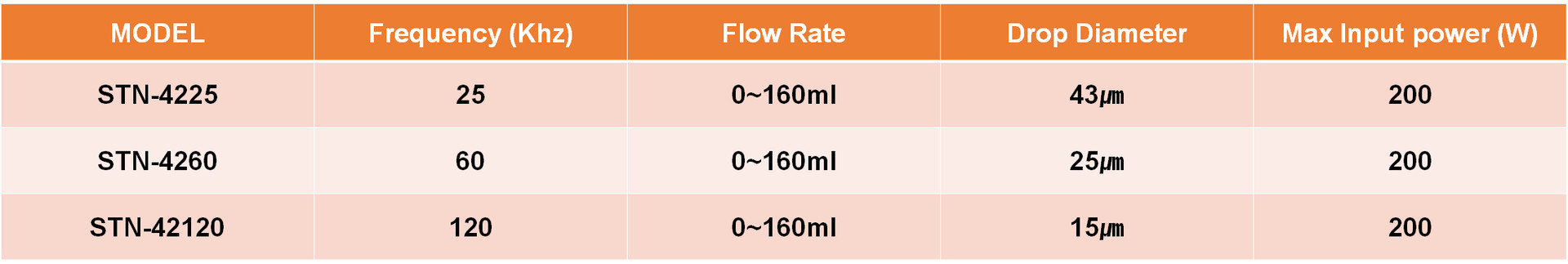

| 모델명 | 주파수 | 평균 입자 크기 | 권장 분무량 |
|---|---|---|---|
| STN-4225 | 25 kHz | 약 43 μm | 30 ~ 100 ml/min |
| STN-4260 | 60 kHz | 약 25 μm | 25 ~ 80 ml/min |
| STN-42120 | 120 kHz | 약 15 μm | 15 ~ 60 ml/min |
| 운전 구간 | 25 kHz | 60 kHz | 120 kHz |
|---|---|---|---|
| 저유량 | 15 ~ 30 ml/min | 10 ~ 25 ml/min | 8 ~ 15 ml/min |
| 표준 운전 | 30 ~ 60 ml/min | 25 ~ 50 ml/min | 15 ~ 30 ml/min |
| 최대 안정 | 60 ~ 100 ml/min | 50 ~ 80 ml/min | 30 ~ 60 ml/min |
