초음파금속용착기

초음파 금속 용착기

(Ultrasonic Metal Welder)

혁신적인 초음파 금속 접합 기술

초음파 금속 용착기는 고주파 초음파 에너지를 활용

하여 금속을 효율적으로 접합하는 첨단 용접 기술

입니다. 기존의 열 용접 방식과 달리, 금속을 용융

시키지 않고도 견고한 결합을 제공합니다.

이 기술은 전기·전자, 자동차, 배터리, 태양광 산업

등 다양한 분야에서 필수적으로 활용됩니다.

✅ 초음파 금속 용착이란?

초음파 용착(Ultrasonic Welding)은 진동 마찰을

통해 금속을 국부적으로 변형하여 결합하는 방식입니다.

📌 초음파 금속 용착 원리

1. 초음파 발생: 초음파 발생기(발진기)가 고주파

(20~40kHz)의 전기 신호를 생성합니다.

2. 진동 변환: 트랜스듀서(변환기)가 전기 신호를

기계적 진동으로 변환합니다.

3. 진동 전달: 부스터(증폭기)를 거쳐 용착 툴

(혼, Sonotrode)에 전달됩니다.

4. 용착 과정: 금속 접합부에 압력을 가한 상태에서

초음파 진동을 가하면, 접합면의 산화층이 제거되고

금속 원자 간 결합이 형성됩니다.

🔹 초음파 금속 용착기의 주요 특징

✅ 열 변형 최소화:

금속을 녹이지 않고 접합하여 재료 손상이 없음
✅ 빠른 용착 속도:

수 초 내 접합 완료, 높은 생산성
✅ 이종 금속 접합 가능:

구리(Cu), 알루미늄(Al), 니켈(Ni) 등

다양한 금속 접합 가능
✅ 고강도 결합:

높은 내구성과 안정적인 전기적 특성 유지
✅ 환경 친화적:

플럭스, 가스, 추가 필러 없이 친환경 공정

🔹 초음파 금속 용착 vs 기존 용접 방식 비교

초음파 금속 용착기 (Ultrasonic Metal Welder)

혁신적인 초음파 금속 접합 기술

초음파 금속 용착기는 고주파 초음파 에너지를 활용하여 금속을 효율적으로 접합하는 첨단 용접 기술입니다.

기존의 열 용접 방식과 달리, 금속을 용융시키지 않고도 견고한 결합을 제공합니다.

이 기술은 전기·전자, 자동차, 배터리, 태양광 산업 등 다양한 분야에서 필수적으로 활용됩니다.

✅ 초음파 금속 용착기란?

초음파 용착(Ultrasonic Welding)은 진동 마찰을 통해 금속을 국부적으로 변형하여 결합하는 방식입니다.

📌 초음파 금속 용착 원리

1. 초음파 발생: 초음파 발생기(발진기)가 고주파(20~40kHz)의 전기 신호를 생성합니다.

2. 진동 변환: 트랜스듀서(변환기)가 전기 신호를 기계적 진동으로 변환합니다.

3. 진동 전달: 부스터(증폭기)를 거쳐 용착 툴(혼, Sonotrode)에 전달됩니다.

4. 용착 과정: 금속 접합부에 압력을 가한 상태에서 초음파 진동을 가하면, 접합면의 산화층이 제거되고 금속 원자 간

결합이 형성됩니다.

🔹 초음파 금속 용착기의 주요 특징

✅ 열 변형 최소화: 금속을 녹이지 않고 접합하여 재료 손상이 없음
✅ 빠른 용착 속도: 수 초 내 접합 완료, 높은 생산성
✅ 이종 금속 접합 가능: 구리(Cu), 알루미늄(Al), 니켈(Ni) 등 다양한 금속 접합 가능
✅ 고강도 결합: 높은 내구성과 안정적인 전기적 특성 유지
✅ 환경 친화적: 플럭스, 가스, 추가 필러 없이 친환경 공정

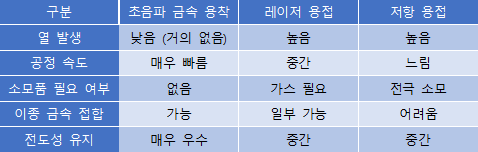

🔹 초음파 금속 용착 vs 기존 용접 방식 비교

🔹 초음파 금속 용착기의 주요 응용 분야

📌 배터리 제조 - 리튬이온 배터리 전극, 집전체(Cu/Al Foil) 접합

연료전지, 전기차 배터리 모듈 연결

📌 전기·전자 산업 - PCB 회로 기판, 커넥터, 전선 접합

RF 안테나 및 전자부품 결합

📌 자동차 산업 - 와이어 하네스, 배터리 터미널 접합

전기차 배터리 모듈 조립

📌 태양광 산업 - 솔라 패널 버스바(Bus Bar) 접합

고효율 태양광 모듈 제작

초음파 금속 용착기

20KHz 금속용착기

35KHz 금속용착기

금속 용착 모습
